型號：H44J
通徑：DN15-DN400
壓力范圍：PN0.6-1.0MPA
工作溫度：≤80°
閥體材質：HT250 QT450 WCB CF8 CF8M
適用介質：水、空氣、油品、腐蝕性
操作方式：自動

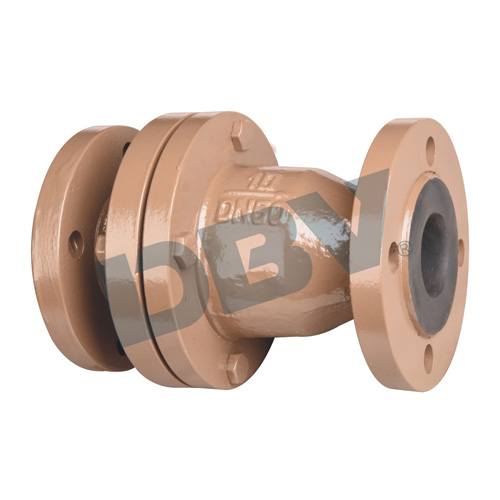

一、H44J法蘭旋啟式襯膠止回閥產品概述
? ? ? ? H44J法蘭旋啟式襯膠止回閥***于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。
? ? ? ? H44J法蘭旋啟式襯膠止回閥屬于一種自動閥門，其主要作用是防止介質倒流、泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統(tǒng)壓的輔助系統(tǒng)提供補給的管路上。
? ? ? ? H44J法蘭旋啟式襯膠止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升降式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。旋啟式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。
二、H44J法蘭旋啟式襯膠止回閥主要零部件材料表
名稱 | 材料 |
上閥體下閥體 | 灰鑄鐵/硬橡膠 |
閥瓣 | 碳鋼/軟橡膠 |
主要外形尺寸和連接尺寸 (mm) | ||||||||
公稱通徑(DN) | 公稱壓力(MPa) | 工作壓力(MPa) | L | D | D1 | Z-Φ | B | 重量(Kg) |
25 | 1 | 1 | 160 | 115 | 85 | 4-14 | 128 | 4.5 |
32 | 180 | 135 | 100 | 4-18 | 150 | 7 | ||
40 | 200 | 145 | 110 | 4-18 | 160 | 8 | ||
50 | 230 | 160 | 125 | 4-18 | 178 | 10 | ||
65 | 290 | 180 | 145 | 4-18 | 204 | 18 | ||
80 | 310 | 195 | 160 | 4-18 | 230 | 24 | ||
100 | 350 | 215 | 180 | 8-18 | 255 | 30.5 | ||
125 | 400 | 245 | 210 | 8-18 | 305 | 47.5 | ||
150 | 480 | 280 | 240 | 8-23 | 345 | 63.5 | ||
200 | 0.6 | 500 | 335 | 295 | 8-23 | 415 | 96.5 | |
250 | 0.4 | 550 | 390 | 350 | 12-23 | 495 | 144 | |
300 | 698 | 440 | 400 | 12-23 | 540 | 224 | ||
采用標準 | 設計制造： Q/JBGN03 結構長度：Q/JBGN03 法蘭：JB78(PN1.0MPa) | |||||||
