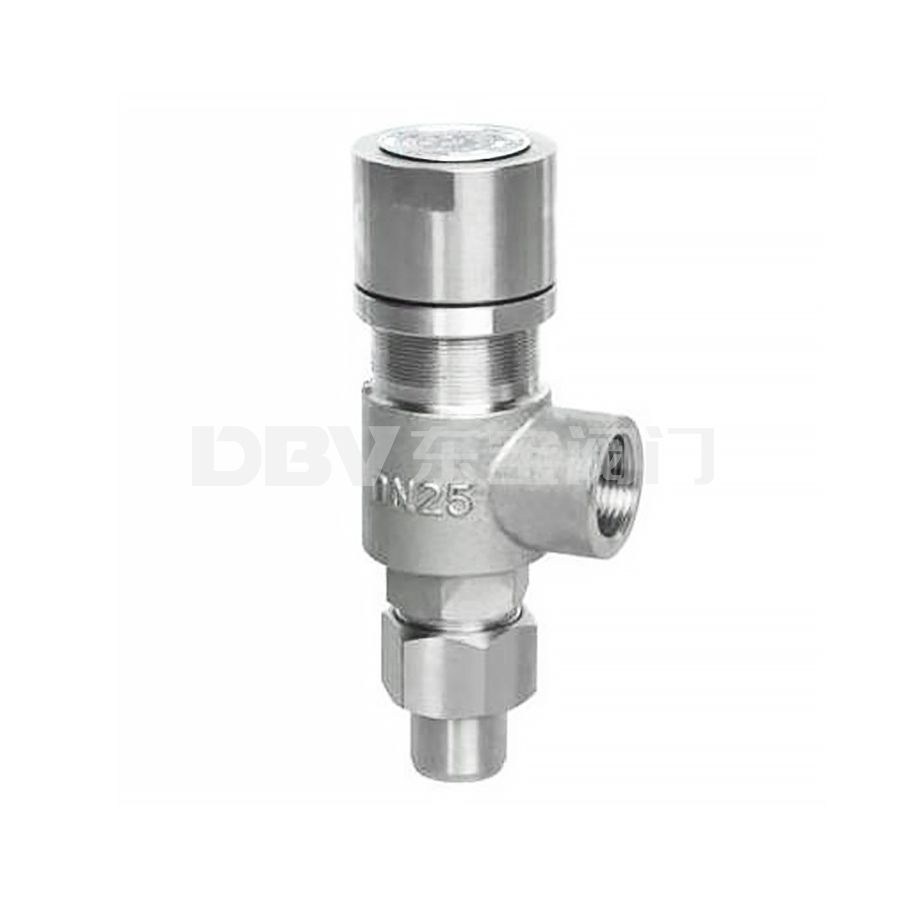

彈簧微啟式外螺紋安全閥

A21H/A21F外螺紋彈簧微啟式安全閥、A21H-C外螺紋彈簧微啟式安全閥適用于工作溫度≤200℃的空氣、氨、石油氣等介質的設備或管路上。

在線客服

客服電話 021-52527761
18964389498(同微信)
18964749496(同微信)

型號：A21H/A21F
通徑：DN15-DN80
壓力范圍：PN0.6-6.4MPA
工作溫度：0-200℃
閥體材質：WCB CF8 CF8M
適用介質：蒸汽空氣等
操作方式：自動

產品概述：

A21H/A21F外螺紋彈簧微啟式安全閥、A21H-C外螺紋彈簧微啟式安全閥適用于工作溫度≤200℃的空氣、氨、石油氣等介質的設備或管路上。A21W-P、R型適用于溫度≤200℃有腐蝕性的氣體或液體的設備或管路上，作為超壓保護裝置。KA21Y型適用于溫度≤100℃的液化石油氣等。

標準規范：

　　設計制造標準：GB/T 12243-2005

　　結構長度標準：GB/T 12221-2005

　　連接法蘭標準：GB/T 9113

　　壓力溫度等級：GB/T 12224-2005

　　試驗檢驗標準：GB/T 13927-2008

主要連接尺寸：

型號	公稱通徑 DN	do		d		M	D	K	Z-φd	b	d1	C	M1	D1	K1	Z1-φd	b1	L	L1	≈H
A42H-160	15		8	20		M24×2	95	60	3-18	20	29	37	M42×2	115	80	4-18	22	95	100	263
	20	10		27		M33×2	105	68	3-18	20	29	37	M42×2	115	80	4-18	22	95	100	263
	25		12		28	M33×2	105	68	3-18	20	40	47	M52×2	165	115	6-26	28	130	135	314
	32	15		37		M42×2	115	80	4-18	22	50	59	M64×3	165	115	6-26	32	150	150	390
	40	20		47		M52×2	165	115	6-26	28	65	74	M80×3	200	145	6-29	40	180	165	495
	50	25		59		M64×3	165	115	6-26	32	80	94	M100×3	225	170	6-33	45	190	190	510
