型號：Q645F
通徑：DN50-DN500
壓力范圍：150-300LB
工作溫度：-40°~700°
閥體材質：WCB CF8 CF8M
適用介質：水、蒸汽、 油品、腐蝕性
操作方式：手輪 氣動 電動 液動

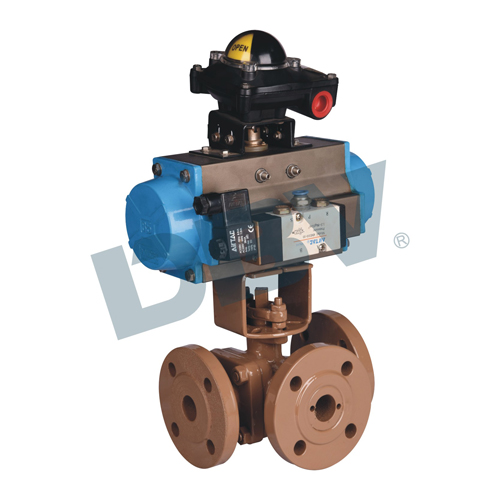

氣動三通球閥產品概述：

　　三通球閥適用于在-46℃ ~+200℃溫度下對腐蝕或非腐蝕性液體、氣體、粉末介質實現切換、混合和分流；開閉過程中，流路通暢減小了壓力損失，操作省力、維修方便；五種流向類型滿足不同工藝要求，可進行手動、氣動、電動控制。

　　三通球閥結構特點：

　　1、閥座可設計成四面浮動球和固定球，流態穩定，密封可靠；

　　2、結構可設計成側裝式和頂裝式，雙向密封設計；流向切換絕無串流；

　　3、防飛出閥桿設計；

　　4、防靜電設計；

　　5、兩位(開和關位置)鎖定設計

氣動三通球閥性能規范：

　　基本設計規范：ANSI B16.34

　　壓力溫度等級：ANSI B16.34、DIN3356

　　結構長度：ASME B16.10

　　連接法蘭：ASME B16.5、DIN 2543-2551

　　檢驗與試驗：API598、DIN3230

　　氣動三通球閥主要外形尺寸 :PN16/PN20/Class150
